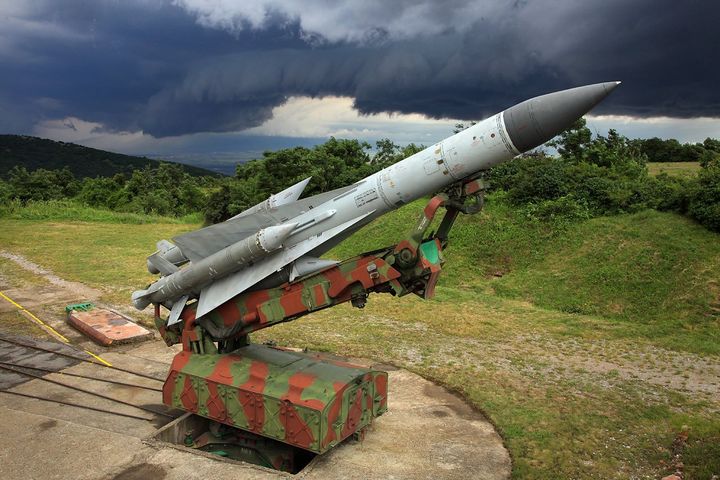

Пусковая установка зенитной ракетной системы С-200
С-200 Ангара/Вега/Дубна (по классификации НАТО — SA-5 Gammon (окорок, обман)) — советский зенитно-ракетный комплекс (ЗРК) дальнего радиуса действия. Предназначен для обороны больших площадей от бомбардировщиков и других стратегических летательных аппаратов.
На вооружении с 1967 года. Как наиболее мощное оружие ПВО система С-200 длительное время была развёрнута только на территории СССР, поставки её за рубеж начались в 1980-х годах.
Пуск ракеты осуществляется с помощью четырёх твердотопливных ускорителей суммарной тягой в 168 тс устанавливаемых на корпус маршевой ступени ракеты (одной из двух модификаций 5С25 или 5С28). В процессе разгона ракеты ускорителями запускается маршевый жидкостный ракетный двигатель выполненный по открытой схеме, в котором в качестве окислителя используется смесь АК-27, а горючее — ТГ-02 («Самин»). В зависимости от дальности до цели ракета выбирает режим работы двигателя с тем, чтобы ко времени подлёта к цели остаток топлива был минимально достаточным, для повышения маневренности. Максимальная дальность полёта — от 160 до 300 км, в зависимости от модели ракет (5В21, 5В21B, 5В28, 5В28М).
Ракета имеет длину 11 м и стартовую массу 7,1 т, из них 3 т приходится на ускорители (для С-200В).
Скорость полёта ракеты: 700—1200 м/с, в зависимости от дальности.
Высота зоны поражения: от 300 м до 27 км для ранних, и до 40,8 км для более поздних моделей.
Глубина зоны поражения: от 7 км до 200 км для ранних, и до 255 км для поздних модификаций.
Ракета наводится на цель, используя отраженный от цели луч радиолокатора подсвета цели (РПЦ). Полуактивная головка самонаведения расположена в головной части ракеты под радиопрозрачным обтекателем (РПО) и включает в себя параболическую антенну диаметром около 600 мм и ламповый аналоговый вычислительный блок. Наведение осуществляется методом с постоянным углом упреждения на начальном участке полёта при наведении на цели в дальней зоне поражения. После выхода из плотных слоёв атмосферы или сразу после старта, при стрельбе в ближнюю зону, ракета наводится по методу пропорционального наведения.
