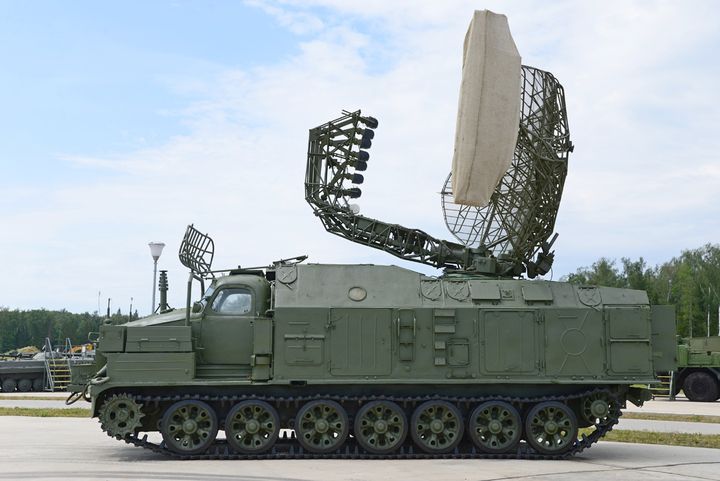

Радиолокационная станция П-40 «Броня»
Радиолокационная станция «Броня» (П-40) стала первой РЛС обнаружения сантиметрового диапазона. Ее разработка была начата в 1960 г.
В 1963 г. РЛС П-40 была принята на вооружение войск ПВО СВ. В 1965 г. ее модификация 1С12 была принята на вооружение в качестве РЛС обнаружения ЗРК «Круг». В период 1966—1968 гг. дальномер был модернизирован. Испытания модернизированного образца, проведенные в 1969—1970 гг. на Донгузском и Эмбенском полигонах ГРАУ, показали, что дальности обнаружения станции возросли на указанных выше высотах до 85, 220 и 230 км соответственно, станция стала защищенной от ПРР типа «Шрайк», повысилась ее надежность. Дальномер имел эффективные меры защиты от активных и пассивных помех.
Дальномер использовался в качестве станции обнаружения и целеуказания 1С12 зенитного ракетного дивизиона «Круг», для чего в станции устанавливалась аппаратура радиотелекодовой линии связи со станциями наведения ЗУР батарей этого дивизиона и аппаратура автономной навигации и топопривязки.
Технические данные П-40.
- время определения азимута – 10 сек.;
- пропускная способность – до 6 целей в минуту (визуальный съем);
– до 10 целей в минуту (автоматический съем);
- точность измерения: ошибка измерения дальности – до 1000 м.;
- ошибка измерения азимута – 1 грд.;
- разрешающая способность: по РЛ каналу – по дальности 1600 м, по азимуту 1,6 грд., по каналу опознавания – по дальности 3000 м, по азимуту 11 грд.;
Эксплуатационная надежность:
- среднее время непрерывной работы – 24 ч.;
- среднее время ремонта – 1 ч.;
Допускается непрерывная работа в течение 72 ч., при наличии горячего резерва.
Станция сохраняет нормальную работоспособность при следующих климатических условиях:
- на высотах до 3000 м. над уровнем моря;
- при скорости ветра до 25 м/с без обледенения и до 10м/с при полном обледенении антенны;
- в интервале температур от –40 до +40 грд.;
- при влажности до 98% и температуры 20-25 грд.;
- при дожде, инее и снегопаде.
Ресурс топливной заправки – 1460 л. Расход топлива – 80-100 л на 1 ч. работы на месте, 235-280 л. на 100 км. пути.
Технические характеристики:
- мощность – 1700 кВт;
- излучаемый сигнал представляет собой два радиоимпульса длительностью 15 мкс каждый, разнесенные на время 4,5 мкс.
Антенная система дальномера при круговом обзоре последовательно формирует в угломестной плоскости четыре луча: два нижних — примерно 2 и 4", два верхних - примерно 10 и 14° (последний косеканс-квадратной формы).
Станция (дальномер) обеспечивает обнаружение самолета-истребителя на дальностях 70 км при высоте полета цели 500 м, 150 км при высоте 6 км и 180 км при высоте 12 км.
